Czym jest metalografia i dlaczego ma znaczenie?

Metalografia to dziedzina materiałoznawstwa, która zajmuje się badaniem mikrostruktury metali i stopów. Brzmi technicznie, ale w praktyce chodzi o coś bardzo konkretnego – sprawdzenie, co tak naprawdę dzieje się w środku materiału, którego gołym okiem nie widać. Analiza metalograficzna pozwala wykryć wady ukryte, ocenić jakość obróbki cieplnej, sprawdzić skład chemiczny i zidentyfikować przyczynę awarii elementu. To nie jest wiedza akademicka dla samej wiedzy – to narzędzie, które realnie wpływa na bezpieczeństwo i jakość produktów przemysłowych.

Każdy metal, choć na powierzchni wygląda jednorodnie, w mikroskali składa się ze złożonej struktury ziaren, faz i granic między nimi. To właśnie ta struktura decyduje o tym, jak materiał zachowuje się pod obciążeniem, w wysokiej temperaturze czy w agresywnym środowisku chemicznym. Dlatego badania metalograficzne są tak istotne – dają obraz tego, czego nie widać, a co ma największy wpływ na właściwości użytkowe metalu.

Co bada laboratorium metalograficzne?

Profesjonalne laboratorium metalograficzne realizuje szeroki zakres analiz, które obejmują zarówno ocenę makroskopową, jak i szczegółowe badania mikrostrukturalne. Zakres badań jest dopasowywany do potrzeb klienta – inaczej bada się elementy maszyn produkcyjnych, inaczej próbki ze złącz spawanych, a jeszcze inaczej materiały po awarii. Niezależnie od branży, laboratorium dostarcza twardych danych, na których można oprzeć decyzje techniczne i biznesowe.

Metalografia obejmuje kilka głównych obszarów badawczych, które razem tworzą pełny obraz stanu materiału. Oto co najczęściej trafia pod mikroskop i do analizy:

  • Badanie mikrostruktury – ocena ziaren, faz, wydzieleń i granic między nimi w przekroju materiału
  • Analiza makrostruktury – wykrywanie nieciągłości, pęknięć, segregacji i wad na poziomie makroskopowym
  • Badanie twardości – pomiary metodą Vickersa, Brinella lub Rockwella w zależności od materiału i wymagań
  • Ocena złączy spawanych – analiza strefy wpływu ciepła, geometrii spoiny i ewentualnych wad
  • Badanie powłok i warstw – pomiar grubości powłok galwanicznych, nawęglanych, azotowanych lub natryskiwanych
  • Analiza przyczyn awarii – identyfikacja mechanizmu zniszczenia materiału, pęknięcia zmęczeniowego lub korozji
  • Kontrola jakości materiałów – weryfikacja zgodności z normami i specyfikacjami technicznymi

Tenslab – specjalistyczne laboratorium z szeroką ofertą badań

Na polskim rynku działa wiele laboratoriów oferujących badania materiałowe, ale nie każde z nich łączy szerokie kompetencje techniczne z doświadczeniem w obsłudze różnych branż. TENSLAB to laboratorium, które specjalizuje się w badaniach metalograficznych i wytrzymałościowych, oferując kompleksowe usługi dla przemysłu, firm produkcyjnych, wykonawców spawalniczych i inżynierów materiałowych.

Zgodnie z informacjami dostępnymi na stronie Tenslaba, laboratorium oferuje m.in. badania metalograficzne obejmujące analizę mikrostruktury i makrostruktury metali oraz stopów. W zakresie usług znajdują się też badania złączy spawanych – zarówno pod kątem jakości wykonania, jak i zgodności z wymaganiami norm. Laboratorium wykonuje również pomiary twardości, badania udarności (próba Charpy'ego), próby rozciągania i inne testy wytrzymałościowe. Oferta obejmuje też analizę przyczyn awarii, co jest szczególnie wartościowe dla firm, które chcą zrozumieć, dlaczego dany element uległ zniszczeniu i jak temu zapobiec w przyszłości.

Badania złączy spawanych – kiedy i dlaczego są niezbędne?

Spawanie to jeden z najczęściej stosowanych procesów łączenia metali w przemyśle, ale jednocześnie jeden z tych, które wymagają szczególnej kontroli jakości. Złącze spawane to miejsce, gdzie dochodzi do lokalnego przetopienia materiału, zmiany mikrostruktury i naprężeń resztkowych – a to wszystko wpływa na wytrzymałość połączenia. Jeśli spoina jest wadliwa, konsekwencje mogą być katastrofalne, szczególnie w konstrukcjach nośnych, rurociągach czy elementach pracujących pod ciśnieniem.

Badanie metalograficzne złączy spawanych pozwala na ocenę kilku krytycznych aspektów jednocześnie. Analizowana jest geometria spoiny, głębokość wtopienia, obecność porowatości lub pęknięć oraz szerokość strefy wpływu ciepła. Wyniki takiej analizy są podstawą do oceny zgodności z normami, takimi jak PN-EN ISO 5817, i mogą być wymagane przez inwestorów, ubezpieczycieli lub organy dozoru technicznego. To nie jest formalność – to realne narzędzie kontroli bezpieczeństwa.

Co ocenia się w złączu spawanym?

Analiza metalograficzna złącza spawanego to wielowymiarowy proces, który dostarcza informacji na kilku poziomach jednocześnie. Każdy z poniższych aspektów ma znaczenie zarówno dla oceny bieżącej jakości, jak i dla prognozowania trwałości połączenia w warunkach eksploatacyjnych.

  • Geometria spoiny – kąt rozwarcia, szerokość lica, głębokość wtopienia
  • Strefa wpływu ciepła (SWC) – zmiany mikrostruktury w materiale rodzimym wynikające z oddziaływania ciepła spawania
  • Wady wewnętrzne – pęknięcia, porowatość, przyklejenia, wtrącenia żużla
  • Twardość w poszczególnych strefach – materiał rodzimy, spoina, SWC
  • Zgodność z normą – porównanie wyników z wymaganiami przyjętej specyfikacji technicznej

Analiza przyczyn awarii – jak metal opowiada swoją historię?

Każde pęknięcie, każda awaria i każde zniszczenie elementu metalowego zostawia ślady w mikrostrukturze materiału. Dla doświadczonego metalografa te ślady to jak czarna skrzynka – pozwalają odtworzyć scenariusz zniszczenia krok po kroku. Analiza przyczyn awarii jest jedną z najbardziej zaawansowanych i wartościowych usług, jakie oferują laboratoria metalograficzne.

Tego rodzaju badanie jest zlecane wtedy, gdy element uległ nieoczekiwanemu zniszczeniu, a firma chce wiedzieć, co się stało. Czy to była wada materiałowa? Błąd w obróbce? Przeciążenie? Korozja? Zmęczenie materiału? Odpowiedź na te pytania pozwala nie tylko wyjaśnić przyczynę konkretnej awarii, ale przede wszystkim wdrożyć działania zapobiegawcze, żeby historia się nie powtórzyła. To inwestycja, która realnie przekłada się na bezpieczeństwo i oszczędności.

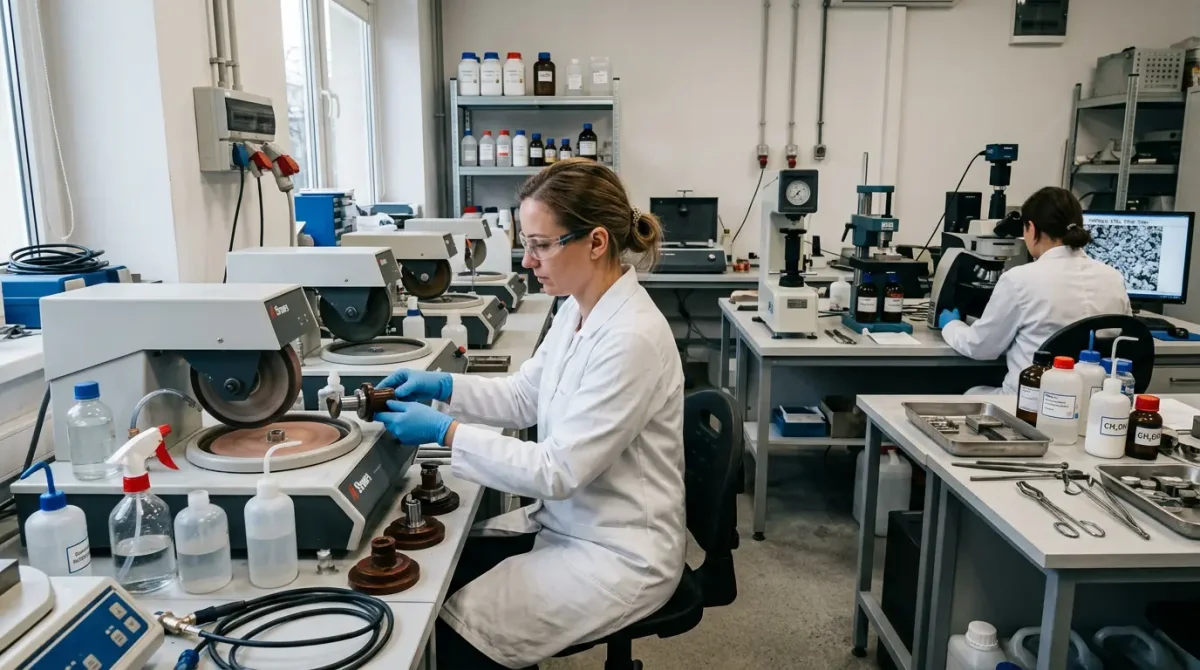

metalografia

Typowe mechanizmy zniszczenia identyfikowane w badaniach

W praktyce laboratoriów metalograficznych najczęściej identyfikuje się kilka charakterystycznych mechanizmów zniszczenia. Każdy z nich ma swój unikalny odcisk w mikrostrukturze, co umożliwia precyzyjną diagnozę nawet bez wiedzy o warunkach eksploatacji elementu.

  • Pęknięcie zmęczeniowe – charakterystyczne prążkowanie zmęczeniowe widoczne na powierzchni przełomu
  • Korozja naprężeniowa – rozgałęzione pęknięcia wzdłuż granic ziaren w środowisku korozyjnym
  • Kruche pęknięcie – niskoenergetyczne zniszczenie bez znaczącej deformacji plastycznej
  • Ciągliwe zniszczenie – charakterystyczna mikrostruktura z dołeczkami (dimple fracture)
  • Wady materiałowe – segregacje, wtrącenia niemetaliczne, pęcherze gazowe obecne od etapu produkcji

Pomiary twardości – szybka ocena stanu materiału

Twardość to jedna z najprostszych, a zarazem najbardziej informatywnych właściwości mechanicznych metalu. Jej pomiar pozwala szybko ocenić, czy materiał spełnia wymagania specyfikacji, czy został prawidłowo obrobiony cieplnie i czy jego właściwości są jednorodne w całym przekroju. Dlatego pomiary twardości są integralną częścią badań metalograficznych i towarzyszą praktycznie każdej analizie.

W zależności od materiału i wymagań technicznych stosuje się różne metody pomiarowe. Metoda Vickersa (HV) jest najbardziej uniwersalna i pozwala na pomiary w małych obszarach, co jest szczególnie przydatne przy badaniu złączy spawanych czy cienkich powłok. Metoda Brinella (HB) sprawdza się przy twardszych i grubszych elementach, natomiast Rockwell (HR) jest popularny w kontroli seryjnej. Wybór metody to decyzja techniczna, która należy do kompetencji laboratorium.

Dla kogo są badania metalograficzne?

Metalografia nie jest zarezerwowana wyłącznie dla wielkich zakładów przemysłowych czy instytutów badawczych. Badania metalograficzne są użyteczne dla szerokiego grona odbiorców – od firm produkcyjnych, przez wykonawców spawalniczych, aż po firmy zajmujące się naprawami i serwisem maszyn. W każdej z tych grup pojawiają się sytuacje, gdy wiedza o strukturze materiału jest niezbędna do podjęcia właściwej decyzji.

Oto kto najczęściej korzysta z usług laboratoriów metalograficznych i w jakim celu:

  • Producenci elementów metalowych – kontrola jakości materiałów wejściowych i gotowych wyrobów
  • Firmy spawalnicze i konstrukcyjne – kwalifikacja technologii spawania i nadzór nad jakością złączy
  • Przemysł motoryzacyjny i lotniczy – weryfikacja zgodności materiałów z rygorystycznymi normami branżowymi
  • Energetyka i petrochemia – ocena stanu rurociągów, zbiorników i urządzeń ciśnieniowych
  • Firmy ubezpieczeniowe i rzeczoznawcy – niezależna ekspertyza w przypadku sporów dotyczących awarii
  • Jednostki dozoru technicznego – weryfikacja zgodności z wymaganiami UDT i normami bezpieczeństwa

Jak wygląda proces zlecania badań metalograficznych?

Zlecenie badania metalograficznego jest prostsze, niż mogłoby się wydawać. Nie trzeba być ekspertem, żeby skorzystać z usług laboratorium – wystarczy wiedzieć, czego się szuka lub jaki problem chce się rozwiązać. Laboratorium samo doradzi, jakie badania będą najbardziej odpowiednie i jak przygotować próbkę do analizy.

Typowy przebieg współpracy z laboratorium metalograficznym wygląda następująco:

  1. Kontakt i konsultacja – omówienie celu badania, rodzaju materiału i oczekiwanych wyników
  2. Pobranie próbki – właściwe przygotowanie próbki ma kluczowe znaczenie dla wiarygodności wyników; laboratorium zazwyczaj udziela wskazówek
  3. Przygotowanie zgładów metalograficznych – szlifowanie, polerowanie i trawienie próbki w laboratorium
  4. Analiza mikroskopowa i pomiary – obserwacja mikrostruktury, pomiary twardości, dokumentacja fotograficzna
  5. Opracowanie raportu – wyniki z interpretacją, dokumentacją zdjęciową i wnioskami technicznymi

FAQ – najczęściej zadawane pytania o badania metalograficzne

Wiele osób, które po raz pierwszy styka się z tematem metalografii, ma podobne pytania. Zebraliśmy te najważniejsze, żeby rozwiać wątpliwości i ułatwić podjęcie decyzji o zleceniu analizy.

Jak długo trwa badanie metalograficzne?

Czas realizacji zależy od zakresu badania i aktualnego obłożenia laboratorium. Proste analizy mikrostruktury mogą być gotowe w ciągu 2–3 dni roboczych. Kompleksowe badania, obejmujące kilka metod i szczegółowy raport, mogą trwać od kilku dni do około dwóch tygodni. W przypadku pilnych zleceń wiele laboratoriów oferuje tryb ekspresowy.

Czy badanie metalograficzne niszczy próbkę?

Tak – metalografia jest metodą badania niszczącego. Próbka jest cięta, szlifowana i trawiona, więc po badaniu nie może być użyta do innych celów. Dlatego ważne jest, żeby do analizy pobrać reprezentatywny fragment materiału, a nie cały element, który ma zostać użyty w produkcji lub konstrukcji.

Czy można zbadać element, który już uległ awarii?

Zdecydowanie tak – i właśnie takie sytuacje są jednym z najważniejszych zastosowań metalografii. Analiza elementu po awarii pozwala zidentyfikować przyczynę zniszczenia i dostarczyć materiał dowodowy, który może być użyty w postępowaniach reklamacyjnych, ubezpieczeniowych lub sądowych.

Jakie normy obowiązują przy badaniach metalograficznych?

Badania metalograficzne są prowadzone zgodnie z normami krajowymi i europejskimi, m.in. z serii PN-EN ISO. W przypadku złączy spawanych podstawową normą oceny jest PN-EN ISO 5817, a badania udarności przeprowadza się według PN-EN ISO 148. Laboratorium powinno jasno wskazywać, według jakich norm realizuje badania i wydaje wyniki.

Czy badania metalograficzne są wymagane prawnie?

W wielu branżach – energetyce, petrochemii, budowie urządzeń ciśnieniowych – badania metalograficzne złączy spawanych są wymagane przez przepisy prawa, normy lub warunki techniczne dozoru technicznego. W innych przypadkach zlecenie takich badań jest dobrowolne, ale warto je przeprowadzić profilaktycznie, żeby uniknąć kosztownych problemów w przyszłości.

Dlaczego warto zlecić analizę profesjonalnemu laboratorium?

Wyniki badań metalograficznych są tylko tak dobre, jak metody i sprzęt użyte do ich przeprowadzenia. Amatorskie podejście do metalografii nie istnieje – to dziedzina, która wymaga precyzyjnych urządzeń, wiedzy specjalistycznej i doświadczenia w interpretacji wyników. Dlatego zlecenie analizy profesjonalnemu laboratorium to nie koszt, ale inwestycja w pewność i bezpieczeństwo.

Profesjonalne laboratorium oferuje nie tylko wykonanie badania, ale też wsparcie merytoryczne – pomoc w doborze właściwej metody, interpretację wyników w kontekście konkretnego zastosowania i rekomendacje dotyczące działań naprawczych. To kompleksowa usługa, która daje realne korzyści – mniej awarii, lepsza jakość produkcji i spokój ducha, że materiały spełniają wymagania.

Warto też zwrócić uwagę na akredytację laboratorium. Placówki posiadające akredytację PCA (Polskie Centrum Akredytacji) działają według udokumentowanych procedur, a ich wyniki są uznawane przez organy nadzoru i partnerów biznesowych. Przed zleceniem badania warto zapytać o zakres akredytacji i sprawdzić, czy obejmuje interesujący nas rodzaj analizy.
