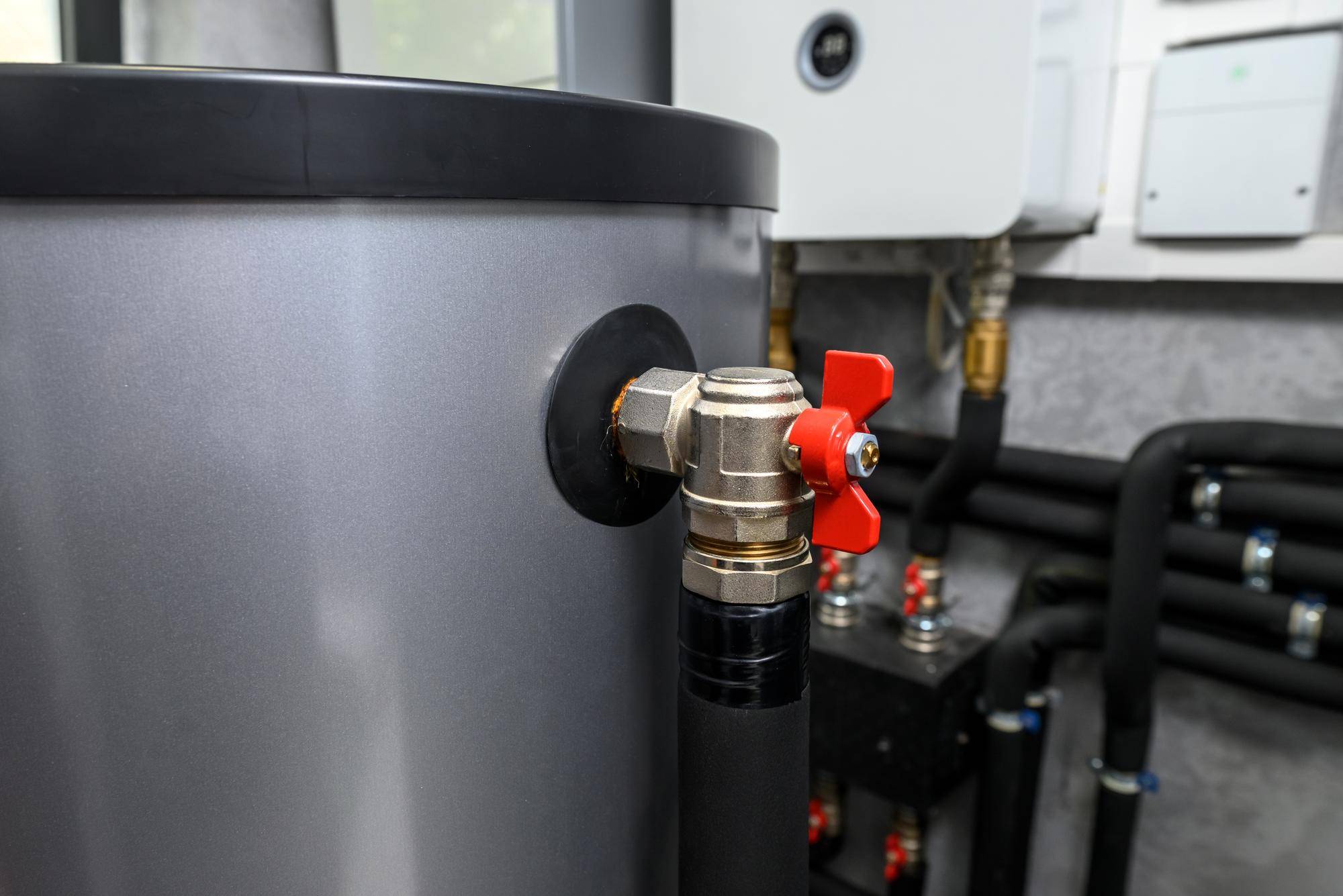

Jak podłączyć bufor do pieca CO bez ryzyka awarii?
Aby podłączyć bufor do pieca CO bez ryzyka awarii, rozdziel obieg ładowania od obiegu rozładowania, zamontuj prawidłowo zawór bezpieczeństwa, zachowaj właściwe średnice przyłączy i kierunki przepływu oraz rozmieść czujniki w zgodzie z dokumentacją producentów [1][2][3]. Pojemność dobierz orientacyjnie na poziomie 50 l na 1 kW mocy kotła i zadbaj o solidną izolację, co stabilizuje pracę źródła i ogranicza przegrzewanie instalacji [4][5][1].
Czym jest bufor ciepła i dlaczego ma kluczowe znaczenie dla bezpieczeństwa?
Bufor ciepła to zbiornik akumulacyjny, który gromadzi nadmiar energii i oddaje ją później do instalacji, dzięki czemu źródło ciepła może pracować stabilnie, bez gwałtownych skoków temperatury i niepotrzebnych cykli załączeń [5][1]. Taka stabilizacja ogranicza zjawisko przegrzewania oraz poprawia bezpieczeństwo całej instalacji c.o. [5][6].
W układach zamkniętych krytyczne znaczenie ma zespół zabezpieczeń z zaworem bezpieczeństwa na czele, który odprowadza nadmiar ciśnienia w razie awarii osprzętu lub nieprawidłowej pracy układu [6][2]. Prawidłowe wpięcie i dobór armatury ochronnej to filar pracy bez ryzyka awarii [6][2].
Jak dobrać pojemność bufora i średnice przyłączy?
Popularną w branży wskazówką doboru pojemności jest około 50 l na 1 kW mocy źródła, co pozwala rzadziej doprowadzać do przegrzewania i ogranicza taktowanie, choć nie jest to wymóg uniwersalny dla każdej konfiguracji [4][5]. Im trafniejszy dobór pojemności, tym stabilniejsza praca i dłuższe utrzymanie zapasu ciepła w buforze [5][4].
Dla typowych rozwiązań stosuje się przyłącza o średnicy rzędu 1–1,5 cala, co ogranicza straty ciśnienia i ułatwia prawidłową wymianę ciepła między źródłem a buforem oraz między buforem a instalacją odbiorczą [1]. Zachowanie właściwych przekrojów i kierunków przepływu to wymóg wynikający z zaleceń montażowych i instrukcji producentów [1][3].
Jak wygląda bezpieczny schemat hydrauliczny?
Układ należy zestawić w dwóch odrębnych pętlach roboczych, które współpracują z buforem ciepła, ale nie zakłócają wzajemnie swojej hydrauliki [1]:
- Obieg ładowania: źródło ciepła → bufor. Zasilanie z kotła powinno trafiać do górnej strefy bufora, a powrót do kotła pochodzić z części dolnej [1].
- Obieg rozładowania: bufor → instalacja CO lub CWU. Ciepło jest pobierane przede wszystkim z górnej, cieplejszej warstwy bufora [1].
W skład kompletnie przygotowanego układu wchodzą elementy, które umożliwiają kontrolę przepływów, temperatury i bezpieczeństwa pracy [3][1][2]:
- Pompa ładowania bufora i pompa obiegu grzewczego, aby rozdzielić hydraulicznie pętle i zapewnić właściwy przepływ [1].
- Zawory zwrotne, które eliminują niepożądany cofny przepływ i mieszanie się strug [1].
- Zawór mieszający lub 3-drogowy do regulacji temperatury zasilania odbiorników, co zapobiega zbyt wysokim temperaturom na grzejnikach lub podłogówce [1].
- Czujniki temperatury i termometry w kluczowych punktach instalacji, w tym czujnik w dolnej strefie bufora, który wspiera logikę sterowania ładowaniem i rozładowaniem [3][1].
- Zawór bezpieczeństwa zamontowany zgodnie z instrukcją producenta i zasadami ochrony układów ciśnieniowych [2][6].
- Izolacja termiczna rur oraz zbiornika buforowego, co ogranicza straty i poprawia efektywność magazynowania ciepła [1].
- Kran spustowy 1/2 cala, który ułatwia serwis i opróżnianie zgodnie z potrzebą eksploatacyjną [1].
Kluczowe jest zachowanie właściwych kierunków przepływu oraz poprawna lokalizacja czujników, dzięki czemu sterownik podejmuje trafne decyzje, a przepływy nie zostają krótkie spięte przez błędne połączenia [3][1].
Gdzie i jak zamontować zawór bezpieczeństwa?
W instalacjach zamkniętych zawór bezpieczeństwa jest podstawowym zabezpieczeniem przed niebezpiecznym wzrostem ciśnienia, ponieważ w sytuacji awaryjnej odprowadza nadmiar medium i chroni instalację przed uszkodzeniem [6][2]. Zgodnie z dokumentacją zbiorników buforowych zawór należy montować na dopływie zimnego medium, z zachowaniem kierunku przepływu wskazanego przez producenta [2]. Pomiędzy zaworem a zbiornikiem nie wolno instalować żadnych zaworów odcinających, aby w każdej chwili był zapewniony swobodny upust nadmiaru ciśnienia [2].
Instrukcje buforów wskazują zwykle ciśnienie otwarcia na poziomie do 0,3 MPa, co należy zweryfikować w dokumentacji konkretnego urządzenia [2]. W materiałach dotyczących instalacji spotyka się też zawór bezpieczeństwa 6 bar, dlatego dobór parametru otwarcia powinien wynikać z wymagań producentów elementów układu i projektu instalacji [7][2]. Właściwy montaż i dobór zaworu są nieodzowne dla pracy bez ryzyka awarii [6][2].
Jak rozmieścić czujniki i sterowanie, aby uniknąć taktowania?
Kocioł pracuje najefektywniej, gdy nadwyżki ciepła są odkładane do bufora zamiast wymuszać częste wyłączenia i ponowne rozruchy, co ogranicza taktowanie i ryzyko przegrzewania [5]. W tym celu czujniki temperatury należy rozmieścić tak, by sterownik miał wiarygodną informację o stanie energetycznym zbiornika. Dokumentacje techniczne podkreślają znaczenie czujnika w dolnej strefie bufora, który pozwala sterować ładowaniem i zapobiegać niekontrolowanym wahaniom temperatury [3].
Właściwa praca pomp, poprawna regulacja zaworu mieszającego i rozdzielenie obiegu ładowania od rozładowania stabilizują temperaturę zasilania odbiorników i ograniczają skoki, które pogarszałyby komfort i sprawność układu [1].
Co grozi przy błędnym montażu i jak tego uniknąć?
Nieprawidłowe podłączenie może skutkować brakiem odbioru ciepła z kotła, gwałtownym wzrostem ciśnienia, przegrzaniem lub uszkodzeniem osprzętu [6][2]. Niewłaściwie dobrany lub zamontowany zawór bezpieczeństwa potęguje skutki awarii, dlatego jego lokalizacja, kierunek montażu i brak armatury odcinającej przed buforem są krytyczne [2].
Ryzyko awarii redukują także poprawne przekroje rur, jednoznaczne kierunki przepływu, komplet czujników i termometrów oraz konsekwentne rozdzielenie pętli ładowania i rozładowania [3][1]. Ochronę pracy całego układu wzmacnia odizolowanie termiczne zbiornika i przewodów, które ogranicza straty ciepła i stabilizuje pracę instalacji [1]. W bezpiecznej kotłowni istotne są też procedury serwisowe oraz możliwość bezpiecznego odcięcia zasilania podczas prac, przy jednoczesnym zachowaniu drożności toru bezpieczeństwa [6][2].
Jak ograniczyć straty ciepła i podnieść sprawność bufora?
Skuteczność magazynowania energii rośnie wraz z jakością izolacji zbiornika i rur, co dowodnie zmniejsza straty przesyłowe oraz utrzymuje warstwowanie temperatury w buforze [1]. Stabilne oddawanie ciepła do instalacji i rzadsze przegrzewanie źródła zmniejszają liczbę cykli kotła, co przekłada się na bardziej przewidywalną i bezpieczną pracę układu [5][6].
Utrzymanie właściwych średnic przyłączy, staranne prowadzenie przewodów oraz kontrola punktów pomiarowych i armatury mieszającej pomagają ograniczać dławienie przepływu i straty hydrauliczne, co ma bezpośredni wpływ na sprawność całego zestawu z buforem [1][3].
Kiedy i jak sprawdzić poprawność działania po montażu?
Po zakończeniu prac należy skontrolować zgodność kierunków przepływu ze strzałkami na armaturze i instrukcjami, rozmieszczenie czujników oraz wiarygodność odczytów na termometrach, aby potwierdzić właściwe warstwowanie bufora [1][3]. Trzeba także upewnić się, że zawór bezpieczeństwa jest zainstalowany zgodnie z dokumentacją, bez elementów odcinających między nim a zbiornikiem, z prawidłowym kierunkiem przepływu oraz wymaganym parametrem otwarcia [2][7].
Potwierdzenie rozdzielenia obiegu ładowania od obiegu rozładowania i kontrola pracy pomp oraz zaworu mieszającego są niezbędne do uzyskania stabilnego zasilania odbiorników i uniknięcia szybkiego wyczerpywania się zapasu energii w buforze [1]. Dopiero spełnienie tych warunków pozwala mówić o podłączeniu bufora do pieca CO bez ryzyka awarii w codziennej eksploatacji [1][6][2].
