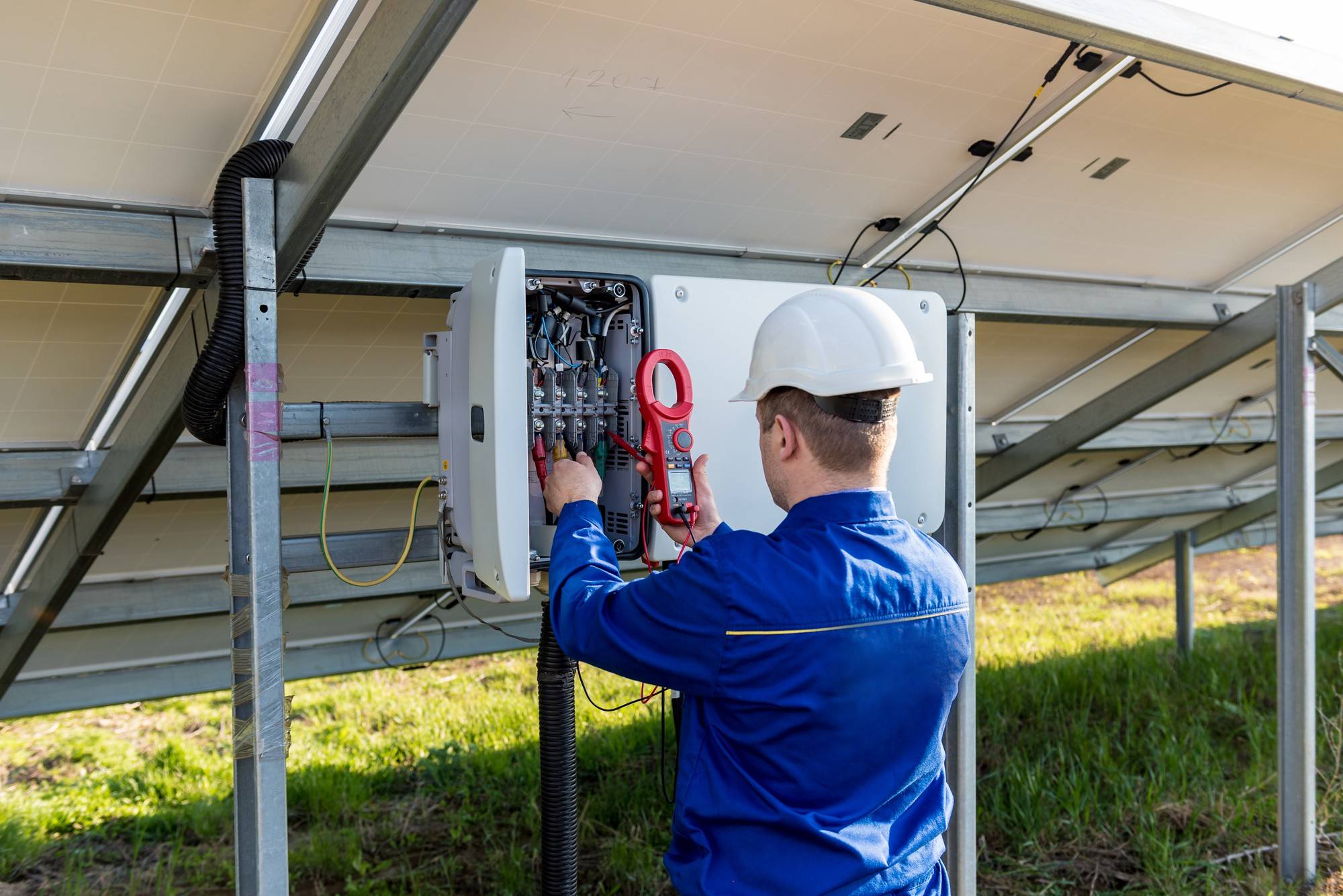

Wyłącznik ppoż w fotowoltaice a bezpieczeństwo instalacji PV
Wprowadzenie do wyłącznika ppoż w instalacjach fotowoltaicznych
Wyłącznik ppoż. PV to specjalistyczne urządzenie służące do szybkiego odłączenia zasilania prądu stałego w instalacji fotowoltaicznej. Jego podstawowym zadaniem jest zwiększenie bezpieczeństwa akcji ratunkowej, zwłaszcza strażaków, podczas pożarów lub awarii, gdy istnieje ryzyko porażenia prądem w obwodach DC prowadzonych od paneli do falownika[1][2][3]. W artykule omówimy znaczenie, montaż oraz zasady działania wyłącznika ppoż., wskazując na najważniejsze aspekty związane z bezpieczeństwem instalacji PV.
Co to jest wyłącznik ppoż w fotowoltaice i jakie pełni funkcje?
Wyłącznik przeciwpożarowy prądu stałego to urządzenie, które przede wszystkim chroni osoby prowadzące działania ratunkowe przed skutkami porażenia prądem z instalacji PV. Zasilanie fotowoltaiczne wytwarza prąd stały, który pozostaje pod napięciem nawet po odłączeniu zasilania AC. Wyłącznik ma za zadanie odciąć tę energię, co minimalizuje ryzyko podczas gaszenia lub ratowania osób[1][2].
Jest to element krytyczny nie z punktu widzenia ochrony samej instalacji, ale przede wszystkim zabezpieczenia ratowników. Bez wyłącznika prąd w przewodach DC mógłby stanowić poważne zagrożenie dla życia i zdrowia osób gaszących pożar. Dlatego urządzenie to jest szczególnie ważne w sytuacji, gdy przewody prądu stałego są prowadzone do wnętrza budynku[1][2][4].
Kiedy instalacja PV wymaga wyłącznika ppoż?
Obowiązek wyposażenia instalacji w wyłącznik ppoż. pojawia się przede wszystkim w instalacjach o mocy powyżej 6,5 kWp oraz w budynkach o określonym przeznaczeniu takim jak mieszkalne wielorodzinne, usługowe lub przemysłowe[1][5][6][7]. Dla instalacji poniżej tej mocy przepisy nie wskazują jednoznacznej konieczności stosowania wyłącznika, choć mogą występować lokalne regulacje lub wymagania odnośnie bezpieczeństwa[4][8][6].
Inny istotny parametr to kubatura strefy pożarowej — w budynkach o kubaturze powyżej 1000 m³ również nasila się wymóg stosowania zabezpieczeń przeciwożarowych, w tym wyłączników[4][8][6]. W praktyce oznacza to, że bezpieczeństwo instalacji PV i odpowiednie zabezpieczenia muszą być dostosowane do specyfiki obiektu oraz mocy i przebiegu instalacji.
Jak działa wyłącznik ppoż i jakie ma elementy składowe?
Wyłącznik przeciwpożarowy jest elementem umożliwiającym szybkie przerwanie obwodu prądu stałego między panelami fotowoltaicznymi a falownikiem. W wyniku aktywacji urządzenia dopływ energii jest odcinany, co pozwala zmniejszyć obecność napięcia w newralgicznych fragmentach instalacji[1][2][3].
Urządzenie to składa się z części odłączającej przewody DC, obudowy zapewniającej ochronę oraz elementów oznakowania i opisu, które umożliwiają szybkie lokalizowanie przez służby ratunkowe. Szczególnie ważna jest lokalizacja wyłącznika — powinien być umieszczony w miejscu łatwo dostępnym, widocznym i oznakowanym, często na wysokości około 1,4 metra[1][5].
Ważnym komponentem instalacji jest też falownik, który jest punktem przetwarzania energii; jego lokalizacja oraz sposób prowadzenia przewodów DC znacząco wpływają na ocenę zagrożenia pożarowego i konieczność montażu wyłącznika ppoż.[1][5][6].
Dlaczego lokalizacja i typ budynku mają znaczenie dla wymagań ppoż w instalacjach PV?
Lokalizacja przewodów DC, zwłaszcza gdy wchodzą do wnętrza budynku, zwiększa ryzyko porażenia prądem podczas akcji ratowniczej. W takich przypadkach wyłącznik ppoż. nabiera szczególnego znaczenia jako środek zabezpieczający[1][4][5].
Również rodzaj obiektu decyduje o obowiązkach w zakresie bezpieczeństwa ppoż. — budynki mieszkalne wielorodzinne, usługowe czy przemysłowe podlegają bardziej restrykcyjnym przepisom. Natomiast w odniesieniu do mikrostalców o mocy mniejszej niż 6,5 kWp wymogi mogą być mniej rygorystyczne lub nieobowiązkowe[1][4][5][8][6].
Poza wymogami prawnymi istotne jest przestrzeganie minimalnych odległości podczas akcji gaśniczej (minimum 1 metra przy rozpylonym i 5 metrów przy ciągłym strumieniu wody dla instalacji do 1,5 kV), co pozwala ograniczać ryzyko dla strażaków[9].
Jakie korzyści wynikają ze stosowania wyłącznika ppoż w instalacjach PV?
Przede wszystkim wyłącznik ppoż. znacząco podnosi bezpieczeństwo podczas pożarów i interwencji ratunkowych, pozwalając na szybkie ograniczenie napięcia DC i zmniejszenie ryzyka porażenia prądem[1][2]. Z punktu widzenia służb ratowniczych obecność tego elementu ułatwia działania i pozwala na realizację obowiązujących procedur z większą pewnością bezpieczeństwa.
Dodatkowo wymogi dotyczące wyłączników ppoż. wpisują się w szersze kierunki rozwoju instalacji PV, gdzie nacisk kładziony jest na doskonalenie systemów bezpieczeństwa, oznakowania oraz zapewnienie kompatybilności urządzeń z przepisami i normami branżowymi[3].
Na czym polega proces instalacji i jakie są zalecenia dotyczące montażu wyłącznika ppoż?
Wyłącznik powinien być umieszczony w miejscu oczywistym i łatwo dostępnym, aby służby ratunkowe mogły go bez problemu zlokalizować i obsłużyć w sytuacji zagrożenia. W praktyce oznacza to widoczność elementu, odpowiednie opisanie i oznaczenie oraz gwarancję szybkiego dostępu[1][5].
W przypadku instalacji, gdzie falownik znajduje się w piwnicy lub garażu, wyłącznik ppoż. jest szczególnie potrzebny, gdyż przewody prądu stałego mogą wchodzić do wnętrza budynku, zwiększając ryzyko porażenia[5]. Obecność odpowiednich zabezpieczeń musi być skorelowana z parametrami instalacji i typem budynku, zgodnie z obowiązującymi przepisami[1][4][5].
